Connaissance du secteur

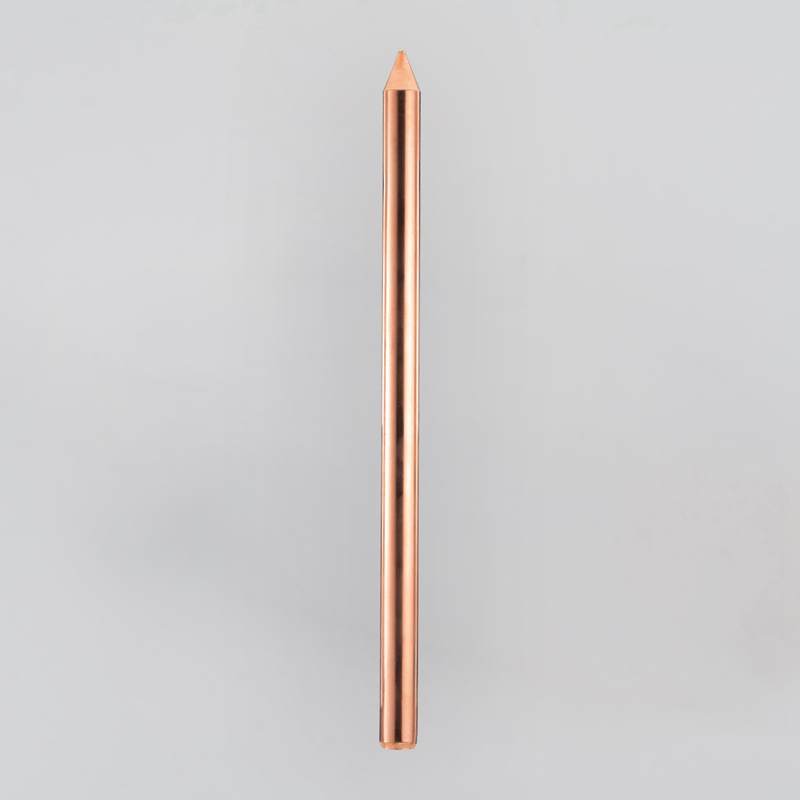

La mise à la terre consiste à connecter, via des conducteurs, le point neutre du système électrique et des appareils électriques, la partie conductrice exposée des équipements électriques ainsi que la partie conductrice externe de ces appareils au sol. Elle s’effectue en reliant des fils métalliques à des dispositifs de mise à la terre. Parmi les types de mise à la terre courants, on distingue notamment la mise à la terre de protection, la mise à la terre de fonctionnement, la mise à la terre anti-foudre, la mise à la terre de blindage et la mise à la terre de protection contre l’électricité statique.

Mise à la terre de protection

La mise à la terre de sécurité du châssis vise à établir une bonne connexion conductrice entre les parties métalliques du système (coque du cabinet, coque de la table de travail, etc.) qui ne sont pas normalement chargées et le sol, afin de protéger l’équipement et la sécurité des personnes. La raison en est que l’alimentation du système de mise à la terre est une alimentation à haute tension (380 V, 220 V ou 110 V). En temps normal, le châssis n’est pas chargé. Cependant, en cas de panne (par exemple, une défaillance de l’alimentation du bloc principal ou toute autre anomalie) qui entraîne un court-circuit entre le fil d’alimentation et les parties métalliques conductrices telles que la coque, ces parties métalliques ou la coque deviennent des corps chargés. Sans une bonne mise à la terre, il existe une forte différence de potentiel entre le corps chargé et le sol. Si une personne touche accidentellement ces corps chargés, un chemin conducteur se forme à travers son corps, entraînant un danger. Par conséquent, il est indispensable d’établir une bonne connexion entre la coque métallique et le sol. De plus, la mise à la terre de protection permet également d’éviter l’accumulation d’électricité statique.

Mise à la terre de fonctionnement

La mise à la terre de fonctionnement est conçue pour garantir la fiabilité du système et des instruments qui y sont connectés, ainsi que l’exactitude des mesures et du contrôle. Elle se divise en mise à la terre logique de la machine, mise à la terre du circuit de signal, mise à la terre de blindage et mise à la terre intrinsèquement sûre dans les systèmes anti-explosifs tels que ceux utilisés en pétrochimie.

Mise à la terre anti-foudre

La mise à la terre anti-foudre est un système de mise à la terre destiné à prévenir les dommages causés par les éclairs (coup direct, induction ou intrusion par ligne). On distingue généralement la mise à la terre anti-foudre pour les signaux (courant faible) et celle pour l’alimentation (courant fort). Cette distinction n’est pas seulement due à la différence de résistance de mise à la terre, mais aussi au fait qu’en pratique technique, la protection de mise à la terre pour les signaux est souvent associée indépendamment aux signaux, tandis que la protection anti-foudre pour l’alimentation est réalisée séparément.

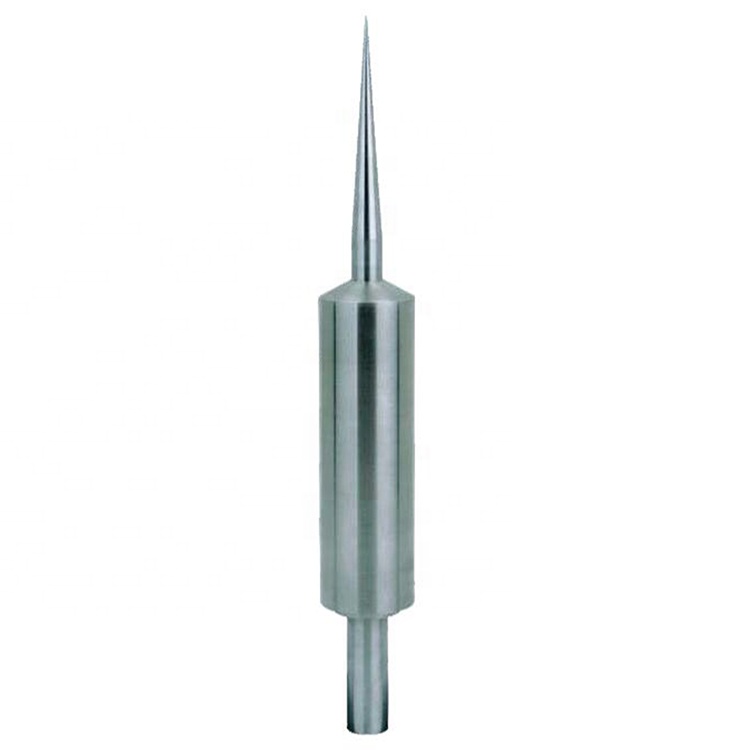

En tant que partie des mesures de protection anti-foudre, la mise à la terre anti-foudre permet d’acheminer le courant d’éclair vers le sol. La protection anti-foudre des bâtiments et des équipements électriques utilise principalement des dispositifs de protection anti-foudre (notamment des paratonnerres, des bandeaux anti-foudre, des arresters et des dispositifs d’élimination d’éclairs, etc.), dont une extrémité est connectée à l’équipement à protéger et l’autre à un dispositif de mise à la terre. Lors d’un coup d’éclair direct, l’arrester (dispositif de protection anti-foudre) dirige l’éclair vers lui-même, et le courant d’éclair pénètre dans le sol via son conducteur d’éclair et le dispositif de mise à la terre.

Mise à la terre de blindage

Il s’agit d’une mesure efficace pour éliminer les nuisances du champ électromagnétique sur le corps humain, ainsi que pour prévenir les interférences électromagnétiques. La technologie à haute fréquence est largement utilisée dans les domaines du chauffage électrique, de la médecine, de la radiodiffusion, de la communication, de la télévision, de la navigation, du radar, etc. L’énergie rayonnée absorbée par le corps humain sous l’action d’un champ électromagnétique peut avoir des effets biologiques, qui peuvent nuire à la santé (par exemple, un léger tremblement des doigts, des irritations cutanées, des troubles visuels, etc.). Un dispositif de blindage est installé sur la coque de l’équipement générant un champ magnétique, et ce blindage est mis à la terre. Cette mesure permet de réduire l’intensité du champ électromagnétique à l’extérieur du blindage, atteignant ainsi l’objectif de diminuer ou d’éliminer les nuisances du champ électromagnétique sur le corps humain. Elle permet également de protéger l’équipement à l’intérieur du corps de blindage contre les interférences des champs électromagnétiques externes.

Mise à la terre de protection contre l’électricité statique

Afin de prévenir les nuisances de l’électricité statique, la mesure la plus importante dans la protection contre celle-ci est de l’évacuer.

La mise à la terre est une mesure de sécurité électrique visant à garantir la sécurité des personnes et le fonctionnement normal des équipements électriques. Les dispositifs de mise à la terre acheminent vers le sous-sol les courants de fuite, les charges statiques et les courants d’éclair qui peuvent apparaître sur les équipements électriques et autres équipements de production. Cette mesure évite ainsi les chocs électriques pour les personnes et les accidents éventuels tels que les incendies et les explosions.
